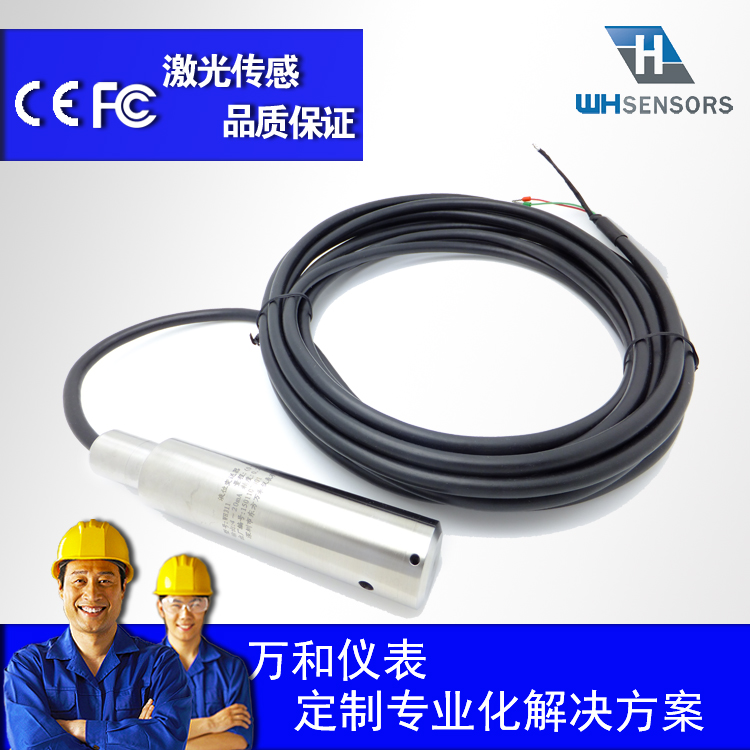

便攜式地下水位測量儀
應用:地質、礦山,水文等部門的水文觀測孔,地質鉆孔,水井,水庫大壩及江河湖海的直接測量,以替代目前常用的測繩測鐘,電線萬用表等原始落后的簡易測水位方法。
WH311液位變送器采用了國際先進水平的干式陶瓷電容傳感器或帶溫度補償的隔離膜片式擴散硅壓力傳感器,作為感測元件,大大提高了產品的使用性能。廣泛應用于石油、化工、電廠、城市供排水、水文勘探等領域的水位和液位的測量與控制。
產品特點:
☆ 采用國外先進的生產工藝
☆ 激光標定零點滿量程
☆ 不銹鋼隔離膜片及全焊接結構
☆ 防雷擊,內置防雷模塊,適合液位安裝
☆ 堅固,全封閉式電路
☆ 防潮,防結露功能
性能參數:
- 測量介質 水及一般非腐蝕性液體
- 測量范圍 0~1米至0~200米
- 過載壓力 2倍滿量程
- 輸出信號 4~20mDCA(兩線制) 1~5VDC(三線制)
- 供電電壓 9~36VDC
- 介質溫度 -30~+85℃
- 環境溫度 -20~+85℃
- 儲存溫度 -40~+90℃
- 相對濕度 ≤95%(40℃)
- 上升時間 ≤5毫秒可達90%FS
- 測量精度 0.5級,0.25級(包括非線性、重復性及遲滯在內的綜合誤差)
- 溫度漂移 ≤±0.05%FS/℃(溫度范圍-20~85℃,包括零點和量程的溫度影響)
- 溫度補償 0~70℃
- 外殼材料 304不銹鋼
- 探頭材料 304、316或316L不銹鋼
簡易-可靠-高性價比
德國技術 便攜式地下水位測量儀 萬和液壓壓力變送器
WH311液位傳感器技術參數
型 號
|
WH311
|
輸出信號
|
4…20mA,0…10V,0…5V以及其它
|
壓力范圍
|
0…1MH2O至0…1000MH2O
|
過程連接
|
一體式直接引線或G1/4,1/4NPT,M20*1.5以及其它
|
電氣接口
|
IP68專利密封技術;帶電纜型
|
輔助電源
|
8…30VDC(當0…10V時為14…30 VDC)
|
{當0…10V輸出時,可選8…36和14…36 }
|
|
非線性(量程的%)
|
≤±0.3%(按照IEC61298-2)
|
≤±0.6% 保持其垂直安裝并下部連接
|
|
精度(量程的%)
|
≤±0.5(對于非線性0.3%)
|
≤±0.6(對于非線性0.3%和信號輸出0…5V)
|
|
≤±1.0(對于非線性0.6%)
|
|
材 質
|
接液材質:過程連接316L;傳感器316L(0…10bar rel XM-13)
|
內部傳遞液體:硅油(僅適用于壓力范圍0…6bar和0…25bar絕壓)
|
|
外殼:316L
|
|
允許的溫度
|
介質溫度:0…80℃
|
環境溫度:0…80℃
|
|
儲存溫度:-20…80℃
|
|
疲勞壽命
|
最大載荷循環1000萬次
|
2014年深圳市東方萬和儀表有限公司將推出兩年無憂服務售后保障,保證客戶在購買、使用的過程中無憂,即一年包換新機,終身保修的無憂服務(具體細則詳見無憂服務).
