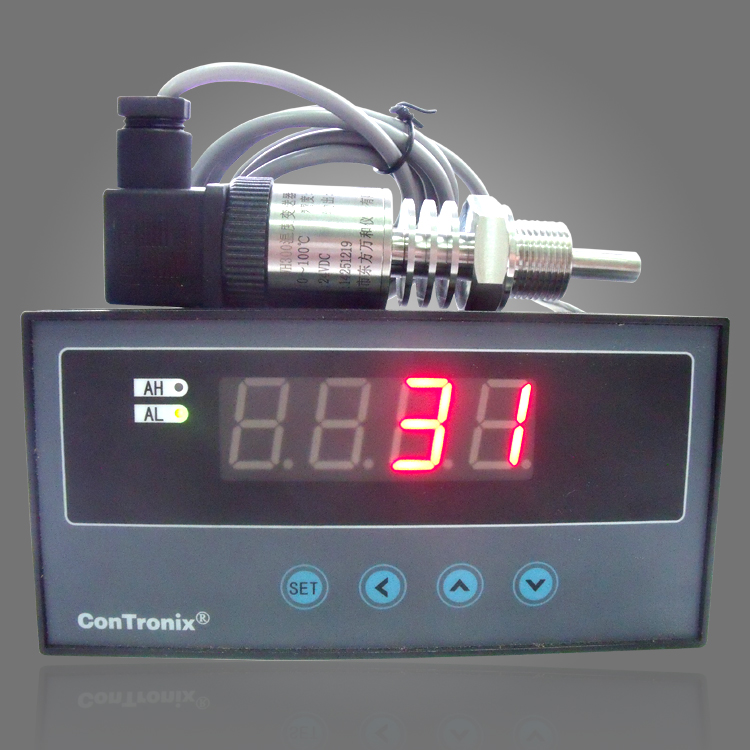

??? WH6系列數顯控制儀表是數字式電子測量控制儀表，其外型160*80*125；96*96*76；48*48*108等國際標準機箱，三位半0.56寸LED數碼顯示，內部采用大規模專用集成電路，元器件選擇和軟硬件結合規范合理，產品質量可靠穩定，性能價格比合理，非常適合于各種數顯控制使用
????WH系列數顯控制儀表和各種傳感器、變送器（如壓力、液位、溫度、濕度、位移、光電）配件，即可構成各種物理量的顯示和控制系統，所有測量信號都可轉化為標準信號（4~20mA、0~10 mA、1~5V、0~5V）輸出。可自由安裝內部模塊，自由選擇多種尺寸面板。同時，可根據用戶的特殊需要進行設計和配置各種顯示、控制系統。
1、萬能輸入電壓、電流、熱電阻、熱電偶無跳線萬能輸入，簡單靈活
2、電磁兼容 EMC III級，超強的抗干擾能力，適應各種復雜現場
3、寬幅電源高效率寬電壓的開關電源設計
4、保質5年 平均故障間隔時間（MTBF）大于120萬小時
5、適應性強溫濕度適應范圍廣，漂移小
6、 AC85V~265V(效率高達920%，DC10V~36V. 7、 整機硬件失效返修率低于千分之五，質保細則按廠家規定。
WH系列數顯控制儀表廣泛應用于冶金、石油、化工、氣象、電力、水利、環保等過程控制領域。
電 源： 85V AC~265V AC，120VDC~380VDC，功耗小于6W
12VDC~36VDC，功耗小于6W
注：直流供電電源應留有一定功率余量，請按每臺24VDC/0.5A， 12VDC/2A配置電源。并注意電源線長度和線徑。
工作環境：0℃~50℃，濕度低于90%R.H，不結露。
顯示范圍：-1999~9999，小數點位置可設定
輸入類型：萬能輸入，可通過參數設定選擇基本誤差：小于0.5%F.S
控制周期：0.2秒
報警輸出：2點繼電器輸出，觸點容量220V AC，3A
變送輸出：光電隔離，輸出分辨力1/3000，誤差小于±0.2% F.S
直流電流或直流電壓輸出需訂貨時注明，負載能力大于600Ω
直流電流輸出時，可通過設定選擇4mA~20mA，0mA~10mA，0mA~20mA；直流電壓輸出時，可通過設定選擇1V~5V，0V~5V
0V~10V變送輸出，需訂貨時注明
★ 變送輸出為選裝功能，需在訂貨時注明，否則儀表不具有此功能。
★ 外供12V同時具有A1或A2型號變送輸出功能時，變送輸出負載能力為450Ω
| 內容 | 代 碼 及 說 明 |
| WH6 | |
| 外形尺寸 | A | 160(W)×80(H)×125(L) 或80(W)×160(H)×125(L) |
| B | 96(W)×96(H)×76(L) |
| C | 96(W)×48(H)×82(L) 或48(W)×96(H)×82(L) |
| D | 72(W)×72(H)×75(L) |
| E | 48(W)×48(H)×108(L) |
| 面板形式 | H | 橫式 |
| S | 豎式 |
| F | 方形 |
| 顯示顏色 | R | 紅色 |
| 報警 | T | 2點報警輸出 |
| 變送輸出（該功能為選裝，需在訂貨時注明，否則儀表不具有此功能） | A0 | 無變送輸出 |
| A1 | 電流輸出與外供不隔離 |
| A1G | 電流輸出與外供隔離 |
| A2 | 電壓輸出與外供不隔離 |
| A2G | 電壓輸出與外供隔離 |
| 外供變送器電源（外供電源與輸入不隔離，有隔離要求的請在訂貨時注明） | B1 | 外供 24V/50mA |
| B2 | 外供 12V/50mA |
| 儀表電源 | V0 | 85V AC~265V AC |
| V1 | 12V DC ~ 36V DC |
